가성비 좋고 일반적인 CCTV 카메라 셀프설치(AHD 200만 화소 카메라 및 AHD녹화기 설명)

cctv용 카메라는 [SD카메라],[AHD/CVI/TVI카메라],[HD-SDI,EX-SDI카메라],[IP카메라] 가 있으며

아래의 표와 같이 각각의 특징이 있습니다.



가성비 좋고 일반적인 보급형인 AHD 200만 화소의 카메라를 기준으로 설명하겠습니다.

SD카메라	AHD,TVI,CVI 카메라	HD-SDI,EX-SDI	IP카메라
~130만화소 이하	130만화소~200만화소	고해상도	카메라가 상당히 많은경우
	중저가	고가	고가
	AHD,TVI,CVI 케이블	HD-SDI,EX-SDI 전용 케이블(동축케이블이라고)	UTP(랜선)
	UTP벌룬과 랜선으로 대체가능		POE기능있고 POE스위치 등 사용시 별도 전원 없이 랜선으로 가능
아날로그방식	아날로그방식	디지털방식	디지털방식
과거에 많이 나오던 제품	인터넷에서 제품구입시 AHD카메라,CVI카메라,CVI카메라 등으로 검색하면 찾을수 있고, 케이블외에 끝단케이블이 있어야함	HD-SDI카메라,HD-SDI케이블 등으로 검색하여 구입
	보통 40미터 이내	40미터 이상 장거리 가능 (100미터 이상은 별도의 장치 등 필요할수 있음)	40미터 이상 장거리 가능 (100미터 이상은 별도의 장치 등 필요할수 있음)

여기서 각각의 카메라,녹화기,케이블 등의 호환성이 있는 제품을 구입을 해야 화면이 잘 나올수 있으며, 고르기 힘든 분들은 세트로 구성된 부품 및 부자재를 구입해서 셀프로 설치하거나 별도의 설치비용을 들여서 설치하는 방법이 있습니다.



사다리와 전동드릴 등의 공구를 이용하여 천정도 뚫어야 하며, 야외 장착할때는 18V 이상의 전동드릴을 이용하여 콘크리트를 뚫고 앙카와 피스를 박아야 하는 경우도 생길수 있습니다.



예를 들어 가장 많이 사용되는 보급형 카메라인 AHD 200만 화소의 카메라를 사용하고자 한다면 호환되는 AHD 200만 화소의 녹화기를 구입하시면 됩니다.



요즘은 AHD,TVI,CVI 호환되는 녹화기나 IP카메라도 추가할수 있는 하이브리드 형태의 녹화기등 다양하게 나오고 있지만 AHD카메라를 사용한다면 녹화기사양에 꼭 AHD 들어간 것을 구입하면 되겠습니다.



cctv 케이블도 인터넷상에서 구입할 때 AHD케이블로 구입하여 별도로 구입하는 방법도 있겠고, 카메라와 녹화기를 구입할 쇼핑몰에서 함께 부자재를 구입하는 방법도 있으며, 잘 모르겠으면 카메라와 녹화기, 부자재를 구입한 후에 꼭 구입한 곳에 호환되는 것으로 구입한 것인지를 물어보면 됩니다.



주의할점은 HD-SDI,EX-HDI 카메라의 경우에는 반드시 HD-SDI전용 케이블을 사용해야 하며 AHD케이블을 사용하면 겉모양은 비슷해 보일지 몰라도 호환이 안되어 화면이 안나오게 된다고 합니다



ip카메라는 pc에서 사용하는 랜선을 사용하여 연결을 하며, 중간에 스위치(허브)를 사용하게 된다면 반드시 일반 스위치가 아닌 POE(power of Ethernet)스위치를 이용해야 영상과 전원까지 랜선을 통해 공급이 된다고 하니 이런 점을 주의 하시면 됩니다.



또는 POE기능이 있는 NVR을 구입하고 랜선을 이용하여 ip카메라까지 연결하는 방법이 있습니다.



cctv전용케이블을 사용하건 랜선을 이용하건 80-100미터 정도로 장거리가 된다면 증폭기 등의 연결 장비 등이 필요할수 있으니 카메라를 구입하는 곳에 문의를 해서 적절한 것으로 구입을 하면 되겠습니다.



녹화기와의 거리가 멀어질수록 DC전원이 부족해 질 수 있다고 하니 적절한 거리에 맞도록 사용을 하면 되겠고 거리가 멀어지면 별도의 부품이나 장비를 이용하는 방법이 있습니다.



*DVR과 NVR의 차이

DVR은 Digital Video Recorder의 약자로 아날로그 카메라와 함께 사용하며,NVR은 Network Video Recorder의 약자로 IP카메라와 함께 사용한다고 합니다.

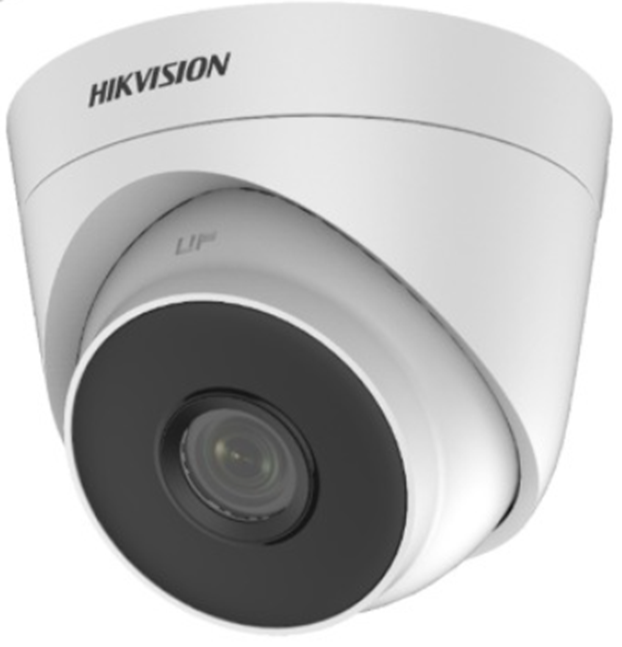

 -실내용 카메라(AHD 200만화소)

실내용 카메라는 방수기능이 안되어 있으며,최근에는 대부분 LED기능이 있어서 야간에도 흑백으로 cctv촬영이 가능합니다. 주간에는 당연 칼라화질이지만 야간에는 흑백으로 보통 나오며, 야간에도 칼라로 나오는 제품은 가격이 좀 비싼 제품입니다.



-실외용 카메라(AHD 200만화소)



실외용 카메라는 방수기능이 있어 외부에 보통 설치를 하며, 실내용으로 설치하여도 상관은 없지만 실내용에 비해 가격이 좀 비쌀 수 있습니다.



실외용이라고 해도 카메라에 연결되어 있는 잭은 방수가 안되므로 야외에 설치 시에는 절연테이프를 이용하여 감싸주며 비에 젖지 않도록 방수박스 안에 연결잭을 넣어서 보통 설치를 하게 됩니다.



화소는 200만 화소를 보통 많이 사용하는데 400만 화소를 사용하려면 녹화기 또한 400만 화소를 사용해야 되기 때문에 카메라 업그레이드 시에는 녹화기,케이블 등 부자재까지 확인을 해서 호환이 되는지를 확인해야 합니다.



-cctv 끝단 케이블(AHD 카메라용)

끝단케이블도 AHD카메라,AHD녹화기처럼 인터넷에서 구입할때는 AHD용 끝단케이블로 검색하면 호환이 되는 끝단케이블을 구입할수 있습니다.



자가설치 cctv용으로 케이블에 잭이 연결된 10미터,20미터,50미터 처럼 길이가 정해져있는 AHD용 케이블을 구입해서 사용하는 방법도 있습니다.



단점은 케이블 길이가 고정적이다 보니 넉넉한걸 구입하여 사용하면 케이블 길이가 좀 남는걸 돌돌말아서 정리해야 하는 약간의 번거로움이 있으며 끝에 달린 연결잭이 통과를 해야 하기에 작은 구멍이나 창문등을 지나갈 일이 생길 때에는 구멍을 크게 뚫어야 하는 단점이 있습니다,



장점으로는 케이블 피복을 벗겨서 전원,영상,공통선의 케이블을 연결하는 어려움이 없습니다.

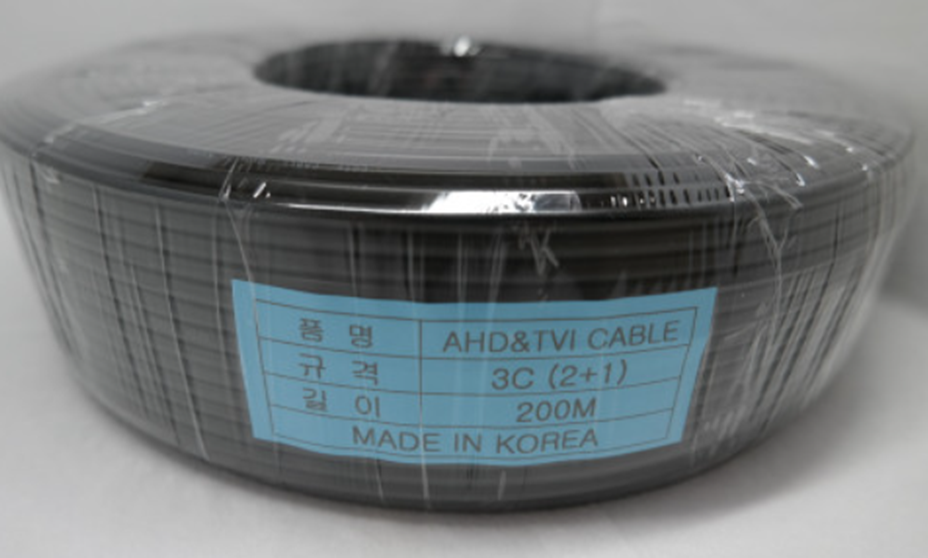

-cctv AHD케이블

초보용으로 나온 자가설치 세트로 나온 케이블을 구입하는 방법도 있지만 AHD카메라와 호환되는 AHD용 cctv케이블와 AHD끝단케이블을 사용하여 연결하는 방법도 있습니다.



설명에 나온것처럼 길이가 200미터이며 AHD카메라 뿐아니라 CVI카메라나 TVI카메라와도 호환이 된다고 적혀 있습니다.

설명에는 3P케이블이고 이보다 좀 비싸지만 고급형인 4P케이블도 있습니다.



케이블과 끝단케이블을 연결하는방법은 별도의 케이블 연결방법을 참고해서 연결하시면 되겠습니다.



-녹화기(DVR): AHD200만화소 4채널 녹화기,하드미포함

녹화기는 DVR이라고도 하며 요즘은 보통 200만 화소 이상을 구입합니다. 4채널의 녹화기를 구입하면 4개의 카메라만 장착이 되니 5개이상의 카메라를 사용할지 모른다면 8채널의 카메라를 구입하면 됩니다.



cctv는 채널별로 4채널,8채널,16채널 이런식으로 구성이 되어있습니다.



최근에는 200만,400만 등의 저렴하면서도 고화질 카메라가 나오고 있지만 기존에는 SD카메라를 사용하였는데 50만 화소등으로 화질은 많이 떨어졌다고 합니다.



하드미포함은 녹화기 구입 비용에 cctv용 하드가 포함된 제품도 있지만, 하드미포함으로 하여 사용자가 별도로 cctv용하드를 구입할수 있게 나오고 있는 제품들도 많이 있습니다.



cctv용 하드는 인터넷 쇼핑몰에서 cctv용 하드로 검색하여 구입을 하시면 됩니다. 일반pc용 하드보다 가격이 1.5배 가량 비싸지만 pc용 하드를 사용하면 얼마 안되서 고장날수 있습니다.

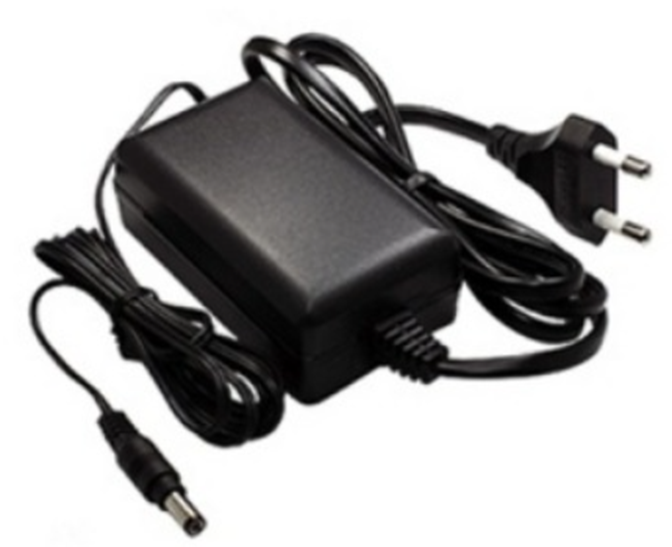

 -cctv 어댑터(12V 2A)



cctv어댑터는 보통 12V 2A의 전원이 필요하며 cctv끝단을 연결하게 된다면 cctv끝단케이블의 잭에 맞는 것을 사용해야 연결이 딱 맞을수 있습니다.



어댑터의 연결잭은 보통 내경과 외경으로 구분하니 상세규격에 그런 규격을 참고하면 됩니다.



확실치 않으면 케이블이나 부자재를 같은 쇼핑몰에서 구입을 하면서 호환되는지 여부를 문의하여 확인하는 방법도 있습니다

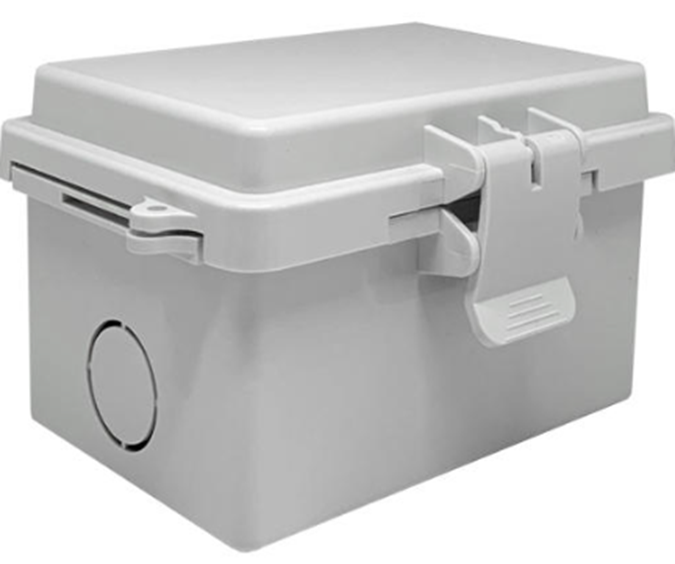

cctv 방수박스(실외용 카메라에서 사용)

아래쪽의 동그란 부분을 절단하고 거기에 케이블 연결부분을 넣으며 뚜껑을 열고 방수박스의 안쪽에 드릴을 뚫어 벽에 고정시켜서 사용을 합니다.

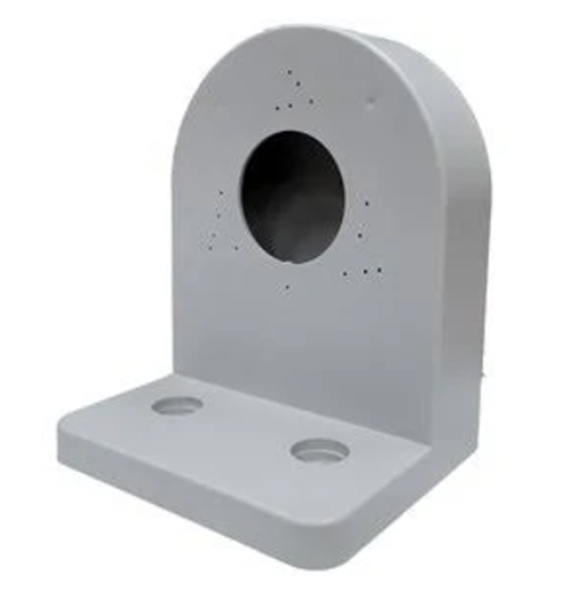

cctv 방수박스(실내용 카메라에서 사용,천정이 높아서 달기 어려운 경우 등)

실내용 벽 브라켓을 전동드릴을 이용하여 벽에 붙인후에 실내용 카메라를 달고 연결선을 브라켓 위쪽으로 보내서 케이블이 보이지 않게 합니다.
