CCTV 케이블 노출 할 수밖에 없을 때 꿀팁(PoE와 UTP 벌룬 활용 가이드)

CCTV 설치를 결심했을 때 가장 먼저 맞닥뜨리는 고민은 크게 두 가지입니다. "벽 타고 흐르는 저 지분한 선들을 어떡하지?"라는 미관상의 문제, 그리고 "배선 공사비가 왜 이렇게 비싸지?"라는 비용의 문제입니다. 오늘은 이 두 마리 토끼를 한 번에 잡을 수 있는 배선 최적화 비법을 아낌없이 공유해 드리겠습니다.

석고 천장 및 매립 불가 환경의 기술적 고충

이미 인테리어가 깔끔하게 끝난 뒤에 CCTV를 추가하고 싶어 하시는 경우가 있을수 있습니다. 특히 석고보드 천장 마감이 완벽하게 밀폐된 현장이나 콘크리트 벽면인 곳은 선을 숨길 '공간' 자체가 물리적으로 부족합니다.

왜 선 노출이 문제가 될까요?



일반적인 동축 케이블이나 어댑터 일체형 번들 배선을 그대로 노출 시공하면 다음과 같은 심각한 고충이 발생합니다.

1. 인테리어의 파괴: 굵고 딱딱한 검정색 동축 케이블이 화이트 톤의 천장을 가로지르는 순간, 수백만 원을 들인 인테리어는 빛을 잃습니다.
2. 유지보수의 지옥: 카메라가 4대면 선도 4뭉치가 나옵니다. 이 선들이 뒤엉키면 나중에 특정 카메라에 문제가 생겨도 어떤 선이 범인인지 찾느라 하루를 다 보내게 됩니다.
3. 케이블의 노후화 가속: 노출된 케이블은 습기, 먼지, 심지어는 해충(쥐 등)의 공격에 무방비로 노출됩니다. 이는 결국 신호 감쇄나 단선으로 이어져 재공사 비용을 발생시킵니다.

따라서 배선 노출을 최소화하는 기술은 단순히 '보기 좋게' 만드는 인테리어 기술이 아니라, 전체 시스템의 신뢰도를 높이는 엔지니어링의 핵심입니다.

1. PoE(Power over Ethernet) IP 카메라: 선 하나로 끝내는 스마트 솔루션

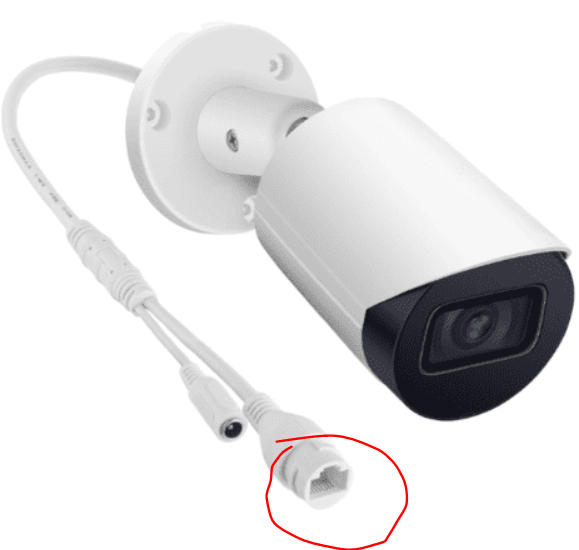

poe기능이 있는 ip카메라로 빨간색 부분에 랜케이블을 연결하여 전원과 영상을 동시에 지원하지만 별도의 전원연결잭이 여분으로 있기도 함



신축 현장이나 전체 리모델링 현장에서 가장 강력하게 추천하는 방식은 바로 PoE 시스템입니다.

PoE 기술의 정의와 핵심

**PoE(Power over Ethernet)**란 이름 그대로 UTP 케이블(랜선) 하나에 데이터 신호와 전원(DC Power)을 동시에 실어 보내는 기술입니다. 일반적인 카메라는 '데이터선'과 '전원선' 두 가닥이 필요하지만, PoE는 오직 랜선 하나면 끝납니다.

요약하면 POE가 지원되는 녹화기(NVR)와 POE가 지원되는 ip카메라가를 사용하는 겁니다.

전문가가 분석한 PoE의 압도적 장점

• 배선의 극단적 단순화: 8가닥의 얇은 UTP 케이블만 사용하므로, 좁은 천장 틈새나 몰딩 안으로 숨기기가 매우 수월합니다.

PoE 시스템 구성 및 네트워크 설정

초보자분들은 PoE 허브나 **PoE NVR(녹화기)**을 준비하시면 됩니다. 랜선 양쪽을 찝어서 카메라와 녹화기에 꽂기만 하면 화면이 바로 나옵니다.

여기서 중요한 전문가 팁 하나 더! 외부에서 스마트폰으로 영상을 확인하려면 공유기 설정이 필수입니다. ipTIME, TP-Link 등 제조사별 공유기 설정 페이지에 접속해 포트포워딩(Port Forwarding) 설정을 해주어야 합니다.

2. 아날로그 카메라의 구원투수: UTP 벌룬(Balun,발룬) 활용법

[UTP벌룬(발룬) AHD/CVI/TVI 송수신기]로 아날로그 cctv 케이블을 사용할 경우에 중간 부분을 랜케이블(일반 가정용 인터넷선과 동일)로 사용할 수가 있으며, 하나는 녹화기쪽 하나는 카메라쪽으로 연결을 하는에 영상잭은 동일하지만 전원잭만 모양이 다른 특징이 있음



"기존에 쓰던 아날로그 카메라(AHD 등)를 그대로 쓰고 싶은데, 선만 좀 깔끔하게 안 될까요?" 이때 등장하는 해결사가 바로 **UTP 벌룬(Balun)**입니다.

UTP 벌룬의 마법

벌룬은 임피던스 값을 변환해 주는 장치로, 굵고 딱딱한 동축 케이블 대신 유연한 UTP 케이블을 사용할 수 있게 해줍니다.

배선 노하우 (8가닥 활용법)

UTP 케이블은 내부에 총 4쌍(8가닥)의 전선이 들어있습니다. 이를 벌룬과 조합하면 아주 효율적인 시공이 가능합니다.

• 영상 전송: 주황색/녹색 쌍을 활용해 영상 신호를 보냅니다.
• 전원 공급: 남는 파란색/갈색 쌍을 하나로 묶어 전원(+)과 (-)로 사용합니다. 이렇게 하면 UTP 케이블 1개로 카메라의 영상과 전원을 동시에 해결할 수 있습니다. 동축 케이블로는 도저히 통과할 수 없던 10mm 남짓한 작은 구멍도 UTP 케이블로는 가뿐히 통과할 수 있어 배선 노출을 획기적으로 줄일 수 있죠.

3. 결론: 깔끔한 시공이 관리의 시작입니다

지금까지 PoE와 UTP 벌룬을 활용해 시공 비용을 아끼고 미관까지 챙기는 비법을 알아보았습니다. 전문가로서 강조하고 싶은 점은, 처음에 공을 들여 깔끔하게 배선한 시스템은 나중에 장애가 발생해도 원인 파악이 매우 빠르다는 것입니다. 결국 깔끔한 시공이 장기적인 관리 비용을 아끼는 가장 빠른 길입니다.
