인텔 13세대(랩터레이크) 조립방법(부품별 호환성 및 조립시 주의사항)-1

인텔 13세대cpu는 출시된지 얼마 안됬고 i5이상의 중고급 사양으로 나와서 사무용 사양은 아직 없는 상태입니다



가격대로도 2백만원 초중반이 나오는 사양으로 구성해본 예제로 부품을 별도로 구입하여 조립시 조립방법 및 주의사항을 참고하시면 되겠습니다.



cpu: intel i5-13600KF

메인보드(mother board): MSI MAG B660M mortar

그래픽카드(글카): 지포스 msi rtx 3070 GDDR6 8G

수냉쿨러: Everest remote 240

메모리: DDR5 4800 16GB

SSD:삼성 M.2 NVME 512G

파워서플라이(PSU): MSI 850W 모듈러 파워

케이스: 미들타워



cpu(intel i5-13600KF): 13600에서 13은 13세대로 2022년 최근에 나온 모델이며 뒤에 600은 중급성능(i5)의 cpu라고 생각하시면 됩니다.



인텔cpu는 1세대~13세대까지 현재 나와있지만 10세대의 i5와 12세대의 i3의 성능이 대략적으로비슷하다고 보시면 됩니다.



정확한 것은 cpu의 성능을 비교해보면 성능점수가 나오긴 하지만 대략 2세대가 차이가 나면 성능이 i3과 i5정도의 차이가 난다고 보시면 됩니다.



9세대의 i7이면 11세대의 i5와 비슷 할수도 있습니다.



출시된 날짜를 생각안하고 단순 성능만 i3보다 i5가 높으니 출시된 시기가 오래된 i5를 사시면 안되는 것입니다.

갑자기 숫자도 많이 나오고 알파벳도 나와서 좀 복잡할수도 있긴할겁니다.



K는 오버클락이 되어 나온 제품으로 K가 들어가면 약간 성능이 높은 것으로 생각하면 되겠고 인텔에서 F(Fabric이 약자라는데)가 들어가면 내장그래픽이 없는 cpu라서 외장그래픽을 연결 하면 화면에 아무것도 안 오게 됩니다.



그대신 장점은 F가 들어가 있으니 가격이 약간 쌉니다.



중급이상의 사양(i5 이상)에서는 보통 게임용이라 그래픽작업이나 동영상 작업용이니 대부분 외장용 그래픽을 사용한다고 보시면 됩니다.



사무용으로 i5를 사용하실 거라면 당연 F가 없는 모델(즉 내장그래픽 있는모델)을 사용하셔도 됩니다.



먼저 메인보드(MSI MAG B660M mortar)의 주요 부품별 특징을 설명해보겠습니다.

그림에서 1번 메모리장착하는 부분 좌측이 cpu장착하는 소켓이고 우측부분에는 메인보드 전원을 연결하는 24핀이 있습니다.



1.메모리 슬롯은 DDR5 슬롯을 최대 4개까지 장착이 가능하니 메모리 구입시에는 ddr5 종류를 고르시면 되겠습니다.

제조사 홈페이지에서 메인보드의 사양을 보려면 specification부분을 보면 조립할 때 참고할수 있습니다.

사양표에 보면 cpu소켓(socket)이 1700이고 메모리는 최신 메모리인 DDR5(4800이상)를 지원한다고 적혀있습니다.



또 최대128기가(max memory) 까지 지원한다고 되어있습니다. 최대용량 부분은 특별히 일반 게임용 사양에 128기가 연결할 일은 없기 때문에 그냥 참고로만 보셔두 됩니다.



DDR5 4800헤르츠를 이상을 지원한다고 적혀있습니다.

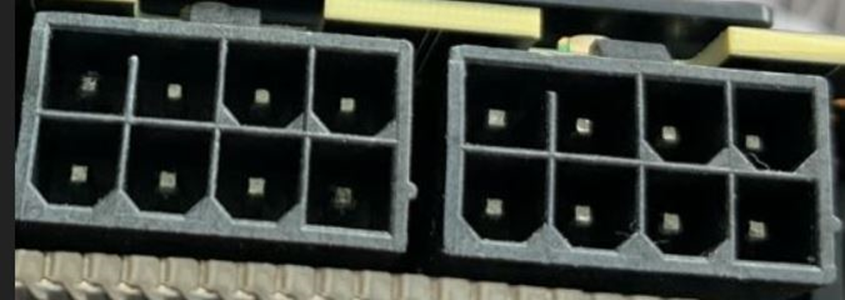

2번은 cpu보조전원으로 8핀+8핀 이 필요하니 파워구입할 때 cpu보조전원으로 8핀이 2개이상 지원하는 파워를 고르면 되겠습니다.



3번은 m.2슬롯으로 그림에는 방열판에 덥혀있는 m.2슬롯과 7번(배터리)우측에 장착이 가능한 m.2슬롯이 하나 더 있습니다.



4번,5번은 사양표에 있는 대로 usb3.2 연결부분으로 c-type과 a-type 단자가 있다고 적혀있습니다.

(보통 케이스 전면이나 상단에 있는 usb나 오디오,마이크 잭을 연결하는 부분이 있습니다.)

a-type 은 기존부터 사용하던 usb 모양이며, c-type은 요즘 휴대폰에 많이 사용하는 충전단자 모양입니다.



6번은 그래픽 그래픽카드를 장착하는 부분으로 슬롯이 2개 있습니다. 특별한 경우를 제외하고는보통 1개만 장착을 하니 상단에 장착하시면 될겁니다.



7번은 바이오스(하드웨어의 설정값이나 컴퓨터 날짜,시간등을 기억하는 칩) 배터리로 cr2032 3v를 사용할겁니다.

그림이 작아서 잘 안보이는데 우측 하단 어딘가에 파워LED,HDD LED, 전원버튼,리셋버튼 총 4개(1개당 2핀씩 연결하여 총 8핀 사용)를 을 연결하는 부분이 있을겁니다. 핀이 많지만 해당되는 부분에만 맞게 연결하시면 되며,보통 4개의 핀 이외에 남는 핀들은 사용안하는 부분으로 보셔도 됩니다.



이 부분은 메인보드 구입을 하면 설명서에도 자세하게 나와있는 것을 참고 하시면 됩니다.

여기까지 조립시 주로 사용하는 부분을 좀 자세하게 설명했습니다.



그래픽카드(msi rtx 3070 GDDR6 8G) 장착시 주의할 점

동일한 rtx3070 그래픽카드라 할지라도 그래픽 메모리 용량에 따라서, 제조사가 msi,갤럭시,이엠텍,조텍,기가바이트 인지에따라서 다양한 가격이 형성되어 있습니다.



여기에서는 msi rtx 3070 GDDR6 8G 를 기준으로 메인보드에 장착할 때 주의사항에 대해 설명하겠습니다.

총 4개의 단자가 있는데 빨간색 부분인 3개의 DP(Display Port)단자와 맨우측에 HDMI단자가 1개 있습니다. 자세히 보면 모양이 약간 다릅니다.



이걸 연결하기 위해서는 모니터에 DP단자나,HDMI단자가 있는 모니터가 있어야 하며 모니터에 단자가 없는 경우에는 젠더나 변환기 같은 것을 이용하기도 하는데 젠더를 이용했을때도 100%화면이 나오라는 보장은 없으니 가급적 단자를 동일하게 맞추는 것이 좋습니다.



그림은 그래픽카드 전원연결단자와 상세사양입니다.



빨간색 부분에 보이는 것처럼 본체에 글카(그래픽카드)를 연결하려면 전원이 8핀이 2개가 필요하고 파워는 650w이상이 있어야 된다고 나옵니다. 대부분 파워가 650와트 정도면 8핀 전원도 2개 이상 있지만 그래도 모르니 파워를 구입하거나 할 때에 확인을 하시는게 좋습니다.



출력단자는 위에서 설명한 것처럼 DP단자와 HDMI단자가 있다고 적혀 있습니다. 가로길이는 323mm(32.3cm)로 케이스를 고를 때 전면에 팬이 있거나 해서 여유공간이 33센티 이상 여유가 없으면 장착하는데 문제가 생길수 있으니 여유공간이 많은 미들타워나 빅타워 케이스를 구하시면 되고 구입할때는 꼭 그래픽카드 장착가능 길이등 상세정보를 확인하여야 합니다.



만약에 케이스 상단이 아닌 전면에 수냉쿨러를 장착하려 한다면 그래픽카드의 간섭이 생길수 있기때문에 넉넉한 공간의 케이스가 필요합니다.



수냉쿨러(Everest remote 240) 조립방법 및 주의사항을 설명하겠습니다.

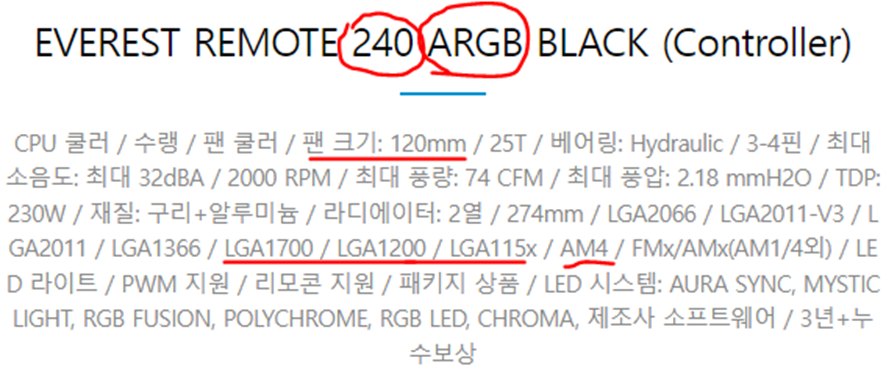

그림은 수냉쿨러 모델 및 상세사양입니다.



호환되는 소켓종류(LGA 부분)를 보면 약간 구형을 비롯하여 최근 기종은 다 호환된다고 되어있습니다.



1150소켓(인텔4세대),1151소켓(인텔 6,7세대),1200소켓 (인텔 10세대,11세대), 1700소켓(인텔 12세대, 13세대)

그 외에 서버용 소켓등도 호환된다고 있긴 합니다.



모델명에 Everest remote 240 에서 120mm 팬 2개가 있어서 120*2=240 해서 모델명에 240 적혀있는 것으로 추측할 수 있습니다.



수냉쿨러는 케이스뿐 아니라 메인보드에서 수냉쿨러에 맞는 전원이 있어야 하므로 신경쓸 부분이 많이 있습니다.



또 ARGB(addressable rgb 의 약자)에는 설명에5v 3핀에 연결하면 된다고 나와있습니다.



수냉쿨러는 종류에 따라서 연결하는 핀도 여러 개 있는 경우도 있어서 구입하는 제품의 설명이나 조립 그림을 잘 확인후에 조립을 하시면 되겠습니다.



수냉쿨러는 대부분 제품 구입시 조립방법등이 상세히 적혀있습니다.



쿨러참고1

크기가 큰 공냉쿨러를 메인보드에 장착할 경우 cpu주위의 메모리나 m.2 ssd에 간섭이 생길수 있으므로 상황에 따라서 m.2 ssd를 먼저 장착하기도 합니다.



쿨러참고2

수냉이나 공냉쿨러에는 보통 써멀구리스가 발라져 있으며 그냥써도 되고 화장지등을 이용하여 구리스를 제거한후에 가지고 있는 써멀을 바르는 방법도 있습니다.



써멀구리스를 바를때는 구리스 양을 살짝 펴발라서 넘치지 않도록 주의를 합니다.
