12vHPWR 케이블(고성능 그래픽카드 전원연결 완벽 가이드 및 주의사항)

-차세대 게이밍의 시작: 12VHPWR 케이블, 왜 필요하고 어떻게 연결해야 하는가?

고성능 컴퓨터 조립에 있어 가장 중요하면서도 변화가 빠른 부품 중 하나는 바로 그래픽카드(GPU)입니다. 최근 몇 년간 그래픽카드의 성능이 기하급수적으로 향상되면서, 이 고성능 부품에 안정적으로 전력을 공급하는 방식 역시 큰 변화를 겪었습니다. 기존의 8핀 또는 6+2핀 PCIe 전원 커넥터로는 더 이상 차세대 하이엔드 GPU의 폭발적인 전력 요구량을 충족시키기 어려워졌습니다.



이러한 배경 속에서 12VHPWR 케이블이 등장했습니다. 이 새로운 전원 연결 규격은 더 높은 전력을 안정적으로 공급할 수 있도록 설계되었으며, 특히 고사양 게이밍 및 전문 작업 환경에서 필수적인 요소가 되었습니다.

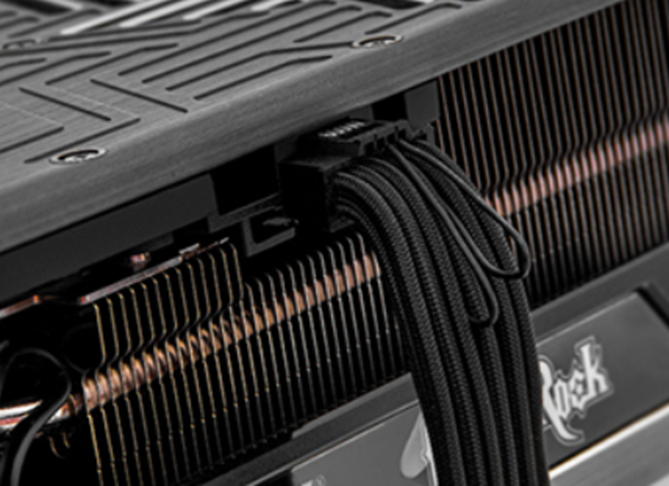

고성능그래픽카드에 사용되는 12VHPWR 케이블





-12VHPWR 케이블의 정의와 구조

12VHPWR (12 Volt High Power) 케이블은 기존 PCIe 8핀 케이블을 대체하거나 보완하기 위해 설계된 새로운 전원 커넥터 표준입니다.







이 케이블은 총 16개의 핀으로 구성되어 있습니다. 이 중 12개의 핀은 전력 공급을 담당하며, 나머지 4개의 작은 핀(센스 핀 또는 사이드 밴드 핀)은 파워서플라이와 그래픽카드 간의 통신 및 전력 제어 역할을 수행합니다. 이 센스 핀 덕분에 그래픽카드는 파워가 공급할 수 있는 최대 전력을 정확히 인식하고 그에 맞게 전력을 요구할 수 있어, 과도한 전력 소모나 안전 문제를 방지하는 데 도움을 줍니다.



-12VHPWR의 핵심 장점

• 고전력 처리 능력: 기존 8핀 케이블이 보통 최대 150W를 처리했던 것에 비해, 12VHPWR은 최대 600W의 전력을 단일 케이블로 공급할 수 있도록 설계되었습니다.

• 간소화된 케이블링: 여러 개의 8핀 케이블을 연결할 필요 없이 단일 커넥터로 대체함으로써 케이스 내부의 케이블 정리가 훨씬 깔끔해집니다.

• 안전성 향상: 센스 핀을 통한 통신 기능으로 전력 관리의 효율성과 안전성이 높아집니다.



-12VHPWR 케이블을 사용하는 그래픽카드 종류

고성능 시스템을 구축할 때 12VHPWR 케이블을 요구하는 그래픽카드 모델을 정확히 아는 것은 매우 중요합니다.



1. 12VHPWR 채택 그래픽카드 시리즈

현재 12VHPWR 케이블을 주 전원 규격으로 채택한 그래픽카드 제조사 및 시리즈는 다음과 같습니다.

제조사	그래픽카드 시리즈 (예시)	비고
NVIDIA	(특정 지포스 RTX 40 시리즈 이상)	(고성능 플래그십 모델 위주)
AMD	(특정 라데온 RX 7000 시리즈)	(일부 고성능 모델)



구매 전 확인 사항

그래픽카드 구매 시, 해당 모델이 12VHPWR 커넥터를 사용하는지 여부는 반드시 제품 사양서를 통해 확인해야 합니다. 만약 12VHPWR 커넥터를 사용한다면, 시스템에 이를 지원하는 파워서플라이가 준비되어야 합니다.



-호환되는 파워서플라이 모델 찾기: ATX 3.0 및 3.1

12VHPWR 케이블을 가장 안전하고 효율적으로 사용하기 위해서는 ATX 3.0 또는 ATX 3.1 규격의 파워서플라이(PSU)를 사용하는 것이 권장됩니다.



1. ATX 3.0 및 3.1 파워란?

ATX 3.0은 인텔이 제시한 새로운 파워서플라이 표준 규격으로, 특히 순간적으로 전력 소모가 급증하는(피크 로드) 최신 그래픽카드의 요구 사항을 충족하도록 설계되었습니다.



• 순간 최대 전력 지원: ATX 3.0 PSU는 정격 출력의 최대 2배에 달하는 순간적인 피크 전력을 최소 100마이크로초 동안 안정적으로 공급할 수 있습니다. 이는 고성능 그래픽카드가 게임 로딩이나 특정 부하 상황에서 갑작스럽게 높은 전력을 요구할 때 시스템 다운을 방지하는 핵심 기능입니다.



2. 호환성 확인 방법

12VHPWR 케이블을 완벽하게 지원하는 파워서플라이를 찾으려면 다음 사항을 확인해야 합니다:

• 규격 명시: 파워서플라이의 포장이나 사양서에 "ATX 3.0 Ready" 또는 "ATX 3.1 Compliant"가 명확히 명시되어 있어야 합니다.

• 네이티브 12VHPWR 포트: ATX 3.0/3.1 파워는 보통 12VHPWR 출력을 위한 전용 포트를 제공합니다. 이를 통해 어댑터 없이 깔끔하게 그래픽카드에 직접 연결할 수 있습니다.



• 파워서플라이 모델 예시: ATX 3.0 또는 ATX 3.1 파워 모델 구입시 해당 케이블을 지원하는지 확인하시면 됩니다.



-기존 파워 사용자를 위한 어댑터 사용 가이드

그래픽카드를 구입할 때 12VHPWR 케이블이 동봉되어 있다면, 기존에 사용하던 파워서플라이(ATX 2.x 규격)에 연결하여 사용할 수 있습니다. 하지만 이 경우, 안정적인 전력 공급을 위한 적정 파워 용량을 확보하는 것이 매우 중요합니다.

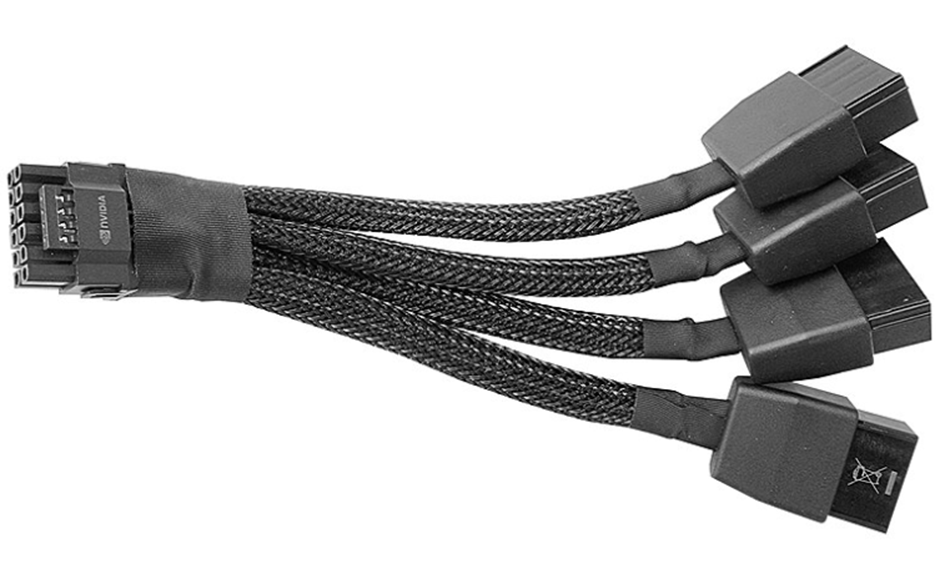

*그림의 예시처럼 12vhpwr 젠더는 그래픽카드에 동봉되어 있기도 하고 인터넷에서 구입 할수 있습니다.



1. 어댑터 사용 시 위험 요소와 주의사항

기존 파워의 8핀 PCIe 포트를 12VHPWR 커넥터로 변환해주는 어댑터를 사용할 때는 몇 가지 주의가 필요합니다. 특히 저가형 또는 낮은 와트 수의 파워를 사용하면 불안정성이 증가할 수 있습니다.



2. 요구되는 최소 파워 용량

기존 파워에서 어댑터를 연결하여 사용할 경우, 시스템의 안정성을 보장하기 위해 권장되는 파워 용량 기준은 다음과 같습니다:



일반적으로 12VHPWR을 사용하는 고성능 그래픽카드(예: RTX 4070 Ti, 4080, 4090 급)를 구동하려면, CPU와 다른 부품들의 전력 소모를 고려하여 최소 850W에서 1200W 이상의 정격 출력을 가진 고품질 파워를 사용하는 것이 안전하다고 알려져 있습니다.



*그래픽카드는 구입시 사양에 보면 권장파워가 나오는데 권장파워 이상으로 구입하시면 됩니다.





3. 케이블 연결 시 유의사항

어댑터 사용 시, 케이블이 커넥터에 끝까지 완전히 밀착되도록 연결해야 합니다. 헐거운 연결은 접촉 불량을 일으켜 과열 및 녹는 현상(Burning Issue)을 유발할 수 있는 주요 원인입니다.



-결론 및 요약

12VHPWR 케이블은 고성능 그래픽카드 시대를 위한 필수적인 전력 솔루션입니다. 이 새로운 규격은 더 높은 전력을 안정적으로 공급하고, 시스템 조립을 간소화하는 데 기여합니다.



요약: 안전하고 안정적인 시스템 구축을 위한 체크리스트

항목	ATX 3.0/3.1 파워 사용 시	기존 파워 및 어댑터 사용 시
케이블 방식	파워의 네이티브 12VHPWR 포트 사용	그래픽카드 동봉 어댑터 사용
안정성	피크 로드 완벽 지원, 최고 안정성	파워 용량(와트)에 따라 안정성이 달라짐
권장 파워 용량	구입하는 그래픽카드의 권장용량 확인	구입하는 그래픽카드의 권장용량 확인
최대 주의사항	케이블이 끝까지 결착되었는지 확인	권장 와트 충족 및 케이블 완전 결착 확인



마무리: 고성능 그래픽카드의 잠재력을 100% 발휘하고 시스템의 수명을 연장하기 위해서는 전원부에 대한 투자를 아끼지 않아야 합니다. 특히 12VHPWR 케이블을 사용할 때는 호환성(ATX 3.0/3.1)과 적절한 파워 용량(와트)을 확인하는 것이 안전한 컴퓨팅 환경의 첫걸음입니다.
