NVR에서 POE허브를 거쳐 ip카메라로 연결, 네트워크 설정 방법

카메라 대수가 많아지게 되면 cctv 전용케이블을 이용한 방식도 사요와기도하지만 하지만 장거리 및 인터넷선으로 전원까지 보내서 사용할수 있는 poe기능을 지원하는 ip카메라를 이용하는 방식도 있습니다.
ip  카메라를 이용하려면 세트로 DVR녹화기가 아닌 NVR녹화기를 세트로 보통 구입을 하게 되며,  NVR녹화기와 ip카메라의 거리가 멀어지거나, 층이 달라지게 되는경우 많은 인터넷 케이블이 지나가는 불편함을 덜어주기 위하여 POE(power over ethernet) 장비를 사용하게 됩니다.

모양은 일반 인터넷 허브처럼 생겼지만 인터넷 선을 통해서 전원도 함께 공급해줄수 있는 장비입니다.
랜선: 랜선은 일반 랜케이블을 사용하시면 됩니다

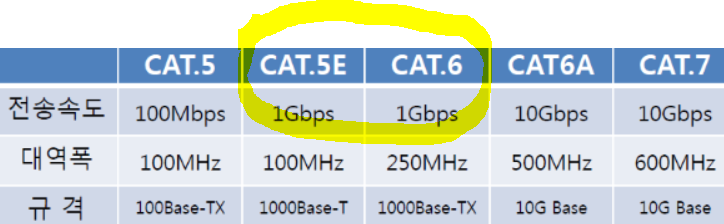

랜선(utp케이블)속도참고

cat5, cat5e, cat6, cat7 이렇게 종류가 많지만 가격이 비싸고 해서 일반적인 1기가 이상인 cat5e나 cat6를 많이 사용하는거 같습니다.
예를들어 집에서 사용하는 인터넷이 기가랜이 들어오는데 10기가의 cat6a,cat7등의 고가 랜케이블을 사용할 필요는 없듯이 사용 용도에 맞는 케이블을 구입하시면 됩니다.
또는 기가랜이 들어오는 집에 가격이 싸다고 cat5를 구입해서 연결하면 최대 100메가 속도만 나오게 되겠네여

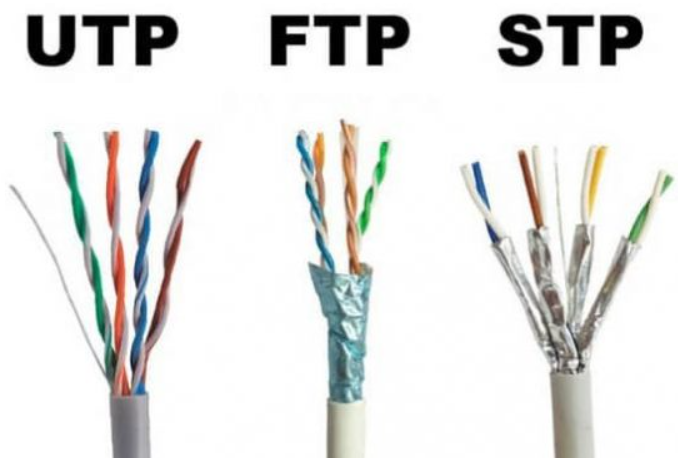

케이블 종류 참고

인터넷 케이블은 보통 8가닥을 사용하는데 UTP,STP,FTP 이런 종류가 있어서 케이블 피복을 벗기게 되면 은박 호일로 쌓여 있기도 합니다. 기능은 동일해도 이렇게 생긴 모양도 있으니 참고로 알아두면 되겠습니다.

연결 구성도 참고이며 구입하는 NVR의 메뉴얼에 나온 구성에따라 약간 다를수 있습니다
(공유기) - NVR녹화기 - ip카메라로 바로연결(녹화기의 poe단자에 카메라를 연결하며, poe단자개수가 4개면 4개 연결가능합니다.)
(공유기) - NVR녹화기 - POE허브 - ip카메라 여러대(예를 들어 NVR이 8채널인 경우 8대의 ip카메라 연결가능)


연결후에 녹화기를 모니터에 연결한 후에 화면이 바로 나오지 않을수가 있는데 그럴때는 녹화기의 설정메뉴/네트워크메뉴(일반적인 메뉴구성일 경우로 명칭은 메뉴얼 등을 통해 확인가능)에서 설정을 하게 됩니다.

-NVR녹화기 네트워크 수동설정
ip주소:192.168.1.2(1번카메라) , 192.168.1.3(2번 카메라) , .... 등 끝에 숫자는 게이트웨이 숫자 다음번부터 차례대로 적거나 하며, 앞에 3자리는 동일하고 끝번호는 중복되면 주소가 충돌나서 동일하지 않은 숫자로 설정합니다.
ip설정할때 맨 뒤 자리도 일정 규칙이 있는데 보통 공유기 사용의 경우처럼 2~254 사이로 입력을 하겠지만 녹화기 메뉴얼에 별도 설명이 있는 경우에는 그 설명을 따라서 하면 되겠습니다.
예를 들어 끝번호가 192.168.1. 10, 192.168.1. 20, 192.168.1. 30 이런식을 해두 충돌만 안나면 되는거라 사용하는데는 문제가 없습니다.

(공유기의 아이피 설정하듯이 하면 되는거 같습니다.)
서브넷:255.255.255.0(녹화기에서 제공하는 서브넷마스크 값으로 이 값이 모두 동일합니다.)
게이트웨이:192.168.1.1(녹화기에서 제공하는 서브넷마스크 값으로 이 값이 모두 동일합니다.)
포트:기본으로 제공되는 포트를 이용하며, 녹화기마다 약간 다를수 있지만 보통 3자리 또는 4(예:3377,5000 등)자리 등 숫자로 구성되어 있을겁니다.

공유기도 마찬가지 이지만 위에서  게이트 주소 부분이 192.168.10.1 이런식으로 설정되어 있다면 ip주소도 게이트웨이에 맞추어 192.168.10.2 , 192.168. 10.3 ...이런식으로 설정을 하면 됩니다.

-NVR녹화기 네트워크 자동설정(DHCP)
녹화기에서 자동으로 알아서 설정을 하는 방식으로 ip,서브넷 등을 번거롭게 하지 않아도 되며, 자동방식으로 해서 문제가 있거나 한 경우에는 수동설정을 하기도 합니다.
NVR녹화기 메뉴얼에 꼭 수동으로 사용해야지 된다고 메뉴얼이 있으면 그 메뉴얼을 따르면 되겠습니다.

집에서 사용하는 인터넷사용시 대여해주는  kt, u플러스 공유기도 보통 자동으로 설정되어 있어서 선만 연결하면 자동으로 연결이 됩니다.

유투브에 보면 다후아카메라의 경우에는 네트워크 설정할때 ip 를 초기화해야 하는 경우도 있어서 해당 메뉴얼에 맞게 초기화하는 메뉴로 이동하여 초기화버튼을 클릭한 후에 작업하면 되는거 같습니다.
